Kartdata bestilles enten i NTM eller UTM. NTM-sonene består av 1 grads bredde, mens UTM strekker seg over flere grader https://www.kartverket.no/globalassets/til-lands/euref89_ntm_beskrivelse.pdf.

Rotasjonen skyldes forskjell mellom "Sann nord" og rutenettet. Jo lengre ut fra sentralmeridianen i sonen man beveger seg, jo større blir rotasjonen. Dette vil derfor variere mellom kartdata på nett, kartdata i UTM og kartdata i NTM for samme område. Men koordinater på hushjørner skal fremdeles være det samme.

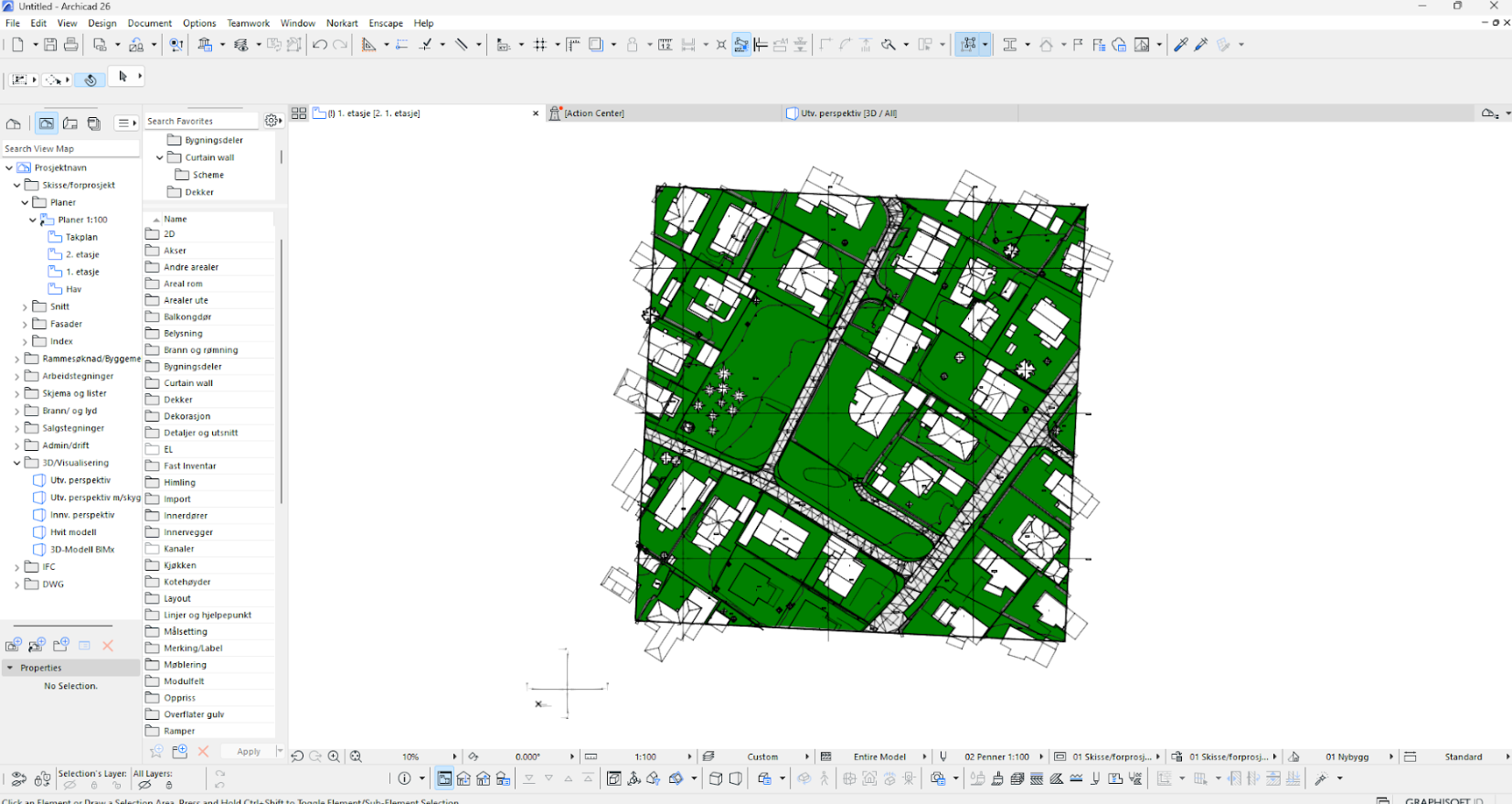

Derfor er det slik at Rutenettet som ligger i kartdataene er parallelle med NTM/UTM-sonen, mens kartkanten (dersom man har tatt et rektangulært utsnitt) peker mot «Sann nord». Dette gradtallet kalles på fagspråket «Meridiankonvergens» og ligger vedlagt i filen "Lokalt nullpunkt.txt" i vår 3D-leveranse til Archicad og Revit.
